BABEL Y EL ISOBUS (Parte II)

Conexión ISOBUS (Foto AEF)
Toca seguir descubriendo en qué nos puede beneficiar las comunicaciones ISOBUS entre tractor apero (ver Parte I)

ISOBUS: MÁS QUE COMUNICACIÓN
Efectivamente la normativa ISOBUS es más que un protocolo de comunicación ya que con ISOBUS se implementan otras gestiones como:
Gestión de documentos: Con ISOBUS se puede obtener la información obtenida en parcela (superficie, tiempo, dosis…) para pasarla a documentos de oficina
Datos: Con el flujo de datos se puede hacer una distribución variable de semillas o de abonados en función de la posición de la máquina en la parcela. Para ello existe un intercambio de datos por ejemplo entre la máquina cosechadora, el ordenador de oficina y con la sembradora o la abonadora de la próxima campaña. Labor fundamental para una agricultura eficiente pero más aún en la agricultura de precisión (AP)
Ver vídeo
Algo más: Incluso se pueden encontrar otros aparatos “menos frecuentes” con comunicación ISOBUS 11783 como puede ser una estación meteorológica que permite visualizar en la cabina del tractor los datos básicos climáticos: presión atmosférica, temperatura, humedad relativa, velocidad y dirección del viento…

¿QUÉ ME VENDEN CUANDO DIGO QUE QUIERO “COMPRAR UN ISOBUS”?
El ISOBUS no es un componente que se pueda comprar. En realidad el ISOBUS solo es un protocolo, unas normas, de comunicación. Por eso al decir ISOBUS queremos decir que disponemos de un tractor, un terminal y un apero y que entre todos ellos se puede establecer una comunicación directa de forma conjunta pero también por separado.

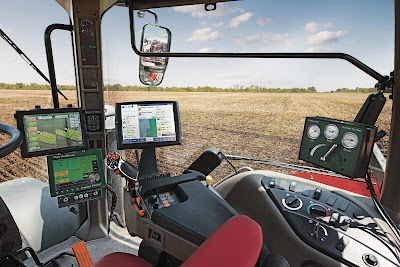

El terminal: A la unidad de visualización y control se le denomina terminal virtual (VT) o terminal universal (UT) y es la interfaz hombre-máquina del ISOBUS. Por supuesto dependiendo de la tecnología del fabricante, ¡y el precio!, se ofrece más o menos resolución (pixeles) y en las opciones de blanco y negro o color, tamaño, pulsadores o pantalla táctil...
Miembros fundadores AEF
Se puede usar como terminal universal ISOBUS casi cualquier tableta u ordenador portátil. Cada dispositivo conectado al bus se conecta a un UT y aparece una “máscara” o pantalla con muchos objetos estandarizados. También existen las llamadas “máscaras de aviso” como puede ser “tolva vacía” o “atasco en tal bota de siembra”… puesto que tiene, o puede tener, habilitadas muchas funciones:
  • Controlador de tareas ISOBUS: se pueden editar en el terminal las tareas planificadas en el ordenador
  • Interfaz para el control de las CPU de trabajo de todos los equipos que cumplan los estándares ISOBUS
  • Trabajo con mapas de aplicación
  • Configuración de los sensores conectados al terminal
  • Ingresar posición del receptor GPS
  • Ayuda al guiado o autoguiado
La base de datos de la AEF: Los equipos ISOBUS deben estar recogidos en la base de datos de la AEF que además comprueba la veracidad de las afirmaciones del fabricante  es la página web de la AEF)
Algunos de los terminales y sistemas recogidos en esta base de datos son: C1000 UT de AGCO; el AFS PRO 700 de CNH; Easey on Board de Claas; DSM del grupo Argo; GreenStar GS·de John Deere; el K Monitor de Kubota-Kverneland; Touch 1200 de Müller Elektronik; System 350 X30 de Topcon; TMX de Trimble….
El tractor: Más que el tractor habrá que decir la ECU (Unidad Electrónica de Control) y que es la que proporciona los parámetros del propio tractor (revoluciones por minuto de la tdf, velocidad de avance, posición del tripuntal…) O lo que es lo mismo, la ECU del tractor es en realidad un puente entre el ISOBUS y el “tractor BUS”; y se puede controlar aspectos como las válvulas externas o incluso sobre la dirección cuando se dispone de sistemas de GPS a través del receptor GPS ISOBUS del tractor.
Físicamente el tractor lleva un conector cercano a la conexión de los aperos (normalmente en la parte trasera y otro en la delantera cuando lleva tripuntal delantero) y otra para el terminal que va en cabina. Las conexiones de este conector son las convencionales ISO mediante 9 pines.
El apero: Disponer de la capacidad de variar su actuación, por ejemplo, dosis de siembra, en función de las ordenes que recibe desde el terminal.
Podium de terminales: El terminal K de Kverneland-Vicon/Kubota ha liderado la última, y reciente, clasificación de la AEF en cuanto a comunicación ISOBUS (43 puntos). La segunda posición la ha obtenido Krone (38 puntos) y en 3ª posición, pero a bastante distancia de los dos primeros, un grupo de fabricantes como John Deere, Claas, Fliegl, Amazone, CNH… (Entre 18 y 10 puntos)

Monitor Trimble

CASO PARTICULAR EN UNA SEMBRADORA
La gran ventaja de incorporar una comunicación ISOBUS con la sembradora es que se puede modificar la dosis de siembra en función de la geo localización de la máquina en cada momento.
En cuanto a la tecnología de la sembradora el agricultor podrá encontrar desde 2 hasta 8 posibilidades diferentes de accionamientos de dosificación.
Del terminal a la sembradora: El ISOBUS informa a la sembradora de la cantidad de semilla que debe poner en cada instante. La dosis de siembra es variable en un rango pero en equipos buenos se puede conseguir regulación de hasta 8 dosis diferentes. En el caso de ser una sembradora abonadora también se puede variar la dosis de abono
La variación continua de dosis de simiente se consigue mediante unos motores eléctricos que incorpora la sembradora para mover el dosificador (también es corriente recurrir a motores hidráulicos pero son más complejos y son los menos)
Desde el terminal ISOBUS se puede regular y controlar los módulos de la sembradora aunque también por la comunicación de estos terminales con el ordenador personal se puede hacer directamente en el PC.
Compatibilidad ISOBUS
Otras posibilidades a través del monitor ISOBUS son aquellas que permiten ordenar y programar funciones hidráulicas específicas del fabricante de la sembradora (plegado para transporte, control del trazador e incluso encendido y apagado de luces de la sembradora como luz de tolva, faros de trabajo, luces de circulación… en el caso de incorporarlas.
De la sembradora al terminal: Asimismo la sembradora se comunica con el terminal y puede indicar, por ejemplo en el caso de llevar sondas de nivel, la cantidad de simiente que le queda en cada momento. También se dispone de sensores de obstrucción que avisan de cualquier anomalía para llamar la atención del tractorista.
En el PC: Con los datos de anchura de trabajo, pasadas, semilla empleada… se confeccionan los mapas de siembra de cada parcela. Estos mapas pasan posteriormente al ordenador personal incluso con muchos más datos tales como la velocidad de trabajo (se puede obtener mediante el bus CAN o incluso de la propia sembradora suponiendo que lleve este tipo de sensor)
Identificación de semillas: La sembradora puede ser capaz de detectar la semilla utilizada por lo que las máquinas con este tipo de sensor pueden controlar el flujo de semillas sin necesidad de calibración previa. En este caso la máquina solo necesita que el agricultor le diga dosis (semilla/m2)
Identificador de semillas BlackEYE (MOTY 2016)
Los sensores que se utilizan como identificadores suelen ser del tipo piezoeléctrico pero también otros de tipo óptico. El sistema funciona aunque si es verdad que es necesario recurrir a la limpieza constante de los sensores ópticos para evitar fallos sobre todo en condiciones adversas de polvo y de conteo de semilla “pequeña” como la colza

MI CONCLUSIÓN
  • La estandarización en la comunicación entre tractor apero era totalmente necesaria
  • La normativa ISO es completa y cumple perfectamente con el cometido con el que se diseñó el protocolo de comunicaciones
  • El control de implementos ISOBUS compatibles de diferentes fabricantes está totalmente conseguido
  • Con el control integral de aperos ISOBUS se ha conseguido mejorar la productividad ahorrando mucho tiempo al cambiar de implementos
  • Los monitores de tareas ISOBUS ofrecen prestaciones muy necesarias para hacer el trabajo en el campo sencillo y eficaz ya sea en labores de siembra como en otras labores a lo largo del año. Asimismo este monitor puede usarse para la ayuda al guiado
  • La posibilidad de controlar las secciones de una sembradora mediante geolocalización GPS e implementos ISO es una forma de reducir insumos
  • Monitor y antena TopCon
  • La documentación que puede entregar las aplicaciones ISOBUS son completas y muy aprovechables por las empresas agrícolas que pueden planificar y ejecutar tareas diferenciadas siguiendo los mapas digitales.
Fuente principal consultada:

Agricultural Industry Electronics Foundation (AEF)


Nota: Es muy interesante el siguiente artículo del presidente de la AEF Peter van der Vlugt "La Iniciativa del sector agrícola para la implantación de estándares electrónicos"
